تلعب محولات الطاقة الشمسية الهجينة دورًا حاسمًا في الاستخدام الفعال لمصادر الطاقة المتجددة. إنها تتيح التحويل السلس لطاقة التيار المستمر إلى طاقة تيار متردد، وتحسين أداء النظام، وتسهيل تكامل أنظمة الطاقة المتجددة مع البنية التحتية للشبكة الحالية.
نموذج:
SUN-3/4/5/6/8/10/12K-SG05LP3-EU-SM2الأعلى. مدخلات الطاقة الكهروضوئية DC (W):
3000 / 5000 / 6000 /8000 /10000/12000نطاق الجهد MPPT (V):
220/380VACخرج التيار المتردد المقدر وطاقة UPS (W):
60000/70000/80000تردد الإخراج والجهد:
50/60Hz; 3L/N/PE 220/380, 230/400Vacنوع الشبكة:
Three Phaseعدد أجهزة تتبع MPP:
6عدد السلاسل لكل متتبع MPP:
2نطاق جهد البطارية (فولت):

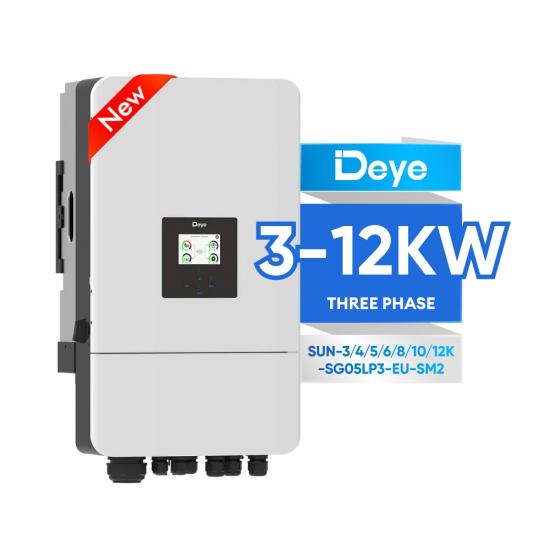

48Deye النسخة الجديدة عاكس للطاقة الشمسية الهجين SUN-3/4/5/6/8/10/12K-SG05LP3-EU-SM2
SUN-3/4/5/6/8/10/12K-SG05LP3-EU-SM2 يجمع العاكس بين الكفاءة العالية وتقنية MPPT المتقدمة وإدارة الطاقة المتكاملة وإدارة الشبكة الذكية والموثوقية. إنه خيار ممتاز لزيادة توليد الطاقة إلى أقصى حد، وتحسين أداء النظام، وضمان التشغيل السلس والفعال لأنظمة الطاقة الشمسية.
المعلمات التفصيلية لـ Deye الإصدار الجديد من العاكس الشمسي الهجين بثلاث مراحل
| النموذج | SUN-8K-SG01HP2 -US-AM2 |
SUN-10K-SG01HP2 -US-AM2 |
SUN-12K-SG01HP2 -US-AM2 |
SUN-15K-SG01HP2 -US-AM2 |
| بيانات إدخال البطارية | ||||
| نوع البطارية | ليثيوم أيون | |||
| نطاق جهد البطارية (فولت) | 160-500 | |||
| الحد الأقصى. تيار الشحن (أ) | 50 | |||
| الحد الأقصى. تيار التفريغ (أ) | 50 | |||
| استراتيجية الشحن لبطارية ليثيوم أيون | التكيف الذاتي مع إدارة المباني | |||
| عدد مدخلات البطارية | 1 | |||
| بيانات إدخال السلسلة الكهروضوئية | ||||
|
الحد الأقصى. طاقة الوصول الكهروضوئية (وات)
|
16000 | 20000 | 24000 | 30000 |
| الحد الأقصى. طاقة الإدخال الكهروضوئية (وات) | 12000 | 15000 | 18000 | 22500 |
| الحد الأقصى. جهد الإدخال الكهروضوئي (V) | 550 | |||
| جهد بدء التشغيل (V) | 180 | |||
| نطاق جهد MPPT (V) | 150-500 | |||
| تصنيف جهد الإدخال الكهروضوئي (V) | 380 | |||
| الحد الأقصى. تشغيل المدخلات الكهروضوئية الحالية (A) | 26+26 | |||
| ماكس. إدخال تيار الدائرة القصيرة (أ) | 39+39 | |||
| لا. عدد أجهزة تتبع MPP/رقم. سلاسل MPP Tracker | 2/2+2 | |||
| بيانات إدخال/إخراج التيار المتردد | ||||
| الطاقة النشطة لإدخال/إخراج التيار المتردد المقدرة (وات) | 8000 | 10000 | 12000 | 15000 |
| الحد الأقصى. مدخلات/مخرجات التيار المتردد الطاقة الظاهرة (VA) | 8000 | 10000 | 12000 | 15000 |
| تيار الإدخال/الإخراج المقدر (أ) | 33.4 | 41.7 | 50 | 62.5 |
| الحد الأقصى. تيار الإدخال/الإخراج للتيار المتردد (أ) | 33.4 | 41.7 | 50 | 62.5 |
| الحد الأقصى. عبور التيار المتردد المستمر (الشبكة للتحميل) (A) | 150 | |||
| ذروة الطاقة (خارج الشبكة) (وات) | 1.5 مرة من الطاقة المقدرة، 10 ثوانٍ | |||
| نطاق تعديل معامل القدرة | 0.8 يؤدي إلى 0.8 تأخر | |||
| تصنيف جهد الإدخال/الإخراج/النطاق (V) | 120/240, 208 0.85Un-1.1Un | |||
| تردد/نطاق شبكة الإدخال/الإخراج المقدر (هرتز) | 60/55-65 | |||
| نموذج اتصال الشبكة | 2L+N+PE | |||
| إجمالي التشوه التوافقي الحالي THDi | <3% (من القدرة الاسمية) | |||
| تيار حقن التيار المستمر | <0.5% في | |||
| الكفاءة | ||||
| الحد الأقصى. الكفاءة | 97.6% | |||
| كفاءة اليورو | 97.0% | |||
| MPPTEF ciency | 99% | |||
| حماية المعدات | ||||
| متكامل |
حماية التوصيل العكسي لقطبية التيار المستمر، حماية التيار الزائد لمخرج التيار المتردد، الحماية الحرارية،
حماية الجهد الزائد لمخرج التيار المتردد، حماية الدائرة القصيرة لمخرج التيار المتردد، مراقبة مكونات التيار المستمر،
حماية من انخفاض الحمل الزائد، مراقبة تيار العطل الأرضي، قاطع دائرة خطأ القوس (اختياري)،
مراقبة شبكة الطاقة، ومراقبة حماية الجزيرة، واكتشاف الأعطال الأرضية، ومفتاح إدخال التيار المستمر،
مراقبة مقاومة عزل محطة التيار المستمر، اكتشاف التيار المتبقي (RCD)، مستوى الحماية من زيادة التيار
|
|||
| مستوى الحماية من زيادة التيار | النوع الثاني (تيار مستمر)، النوع الثاني (التيار المتردد) | |||
| الواجهة | ||||
| واجهة الاتصال | RS485/RS232/CAN | |||
| وضع الشاشة | جي بي آر إس/واي فاي/بلوتوث/4G/LAN (اختياري) | |||
| بيانات عامة | ||||
| نطاق درجة حرارة التشغيل (درجة مئوية) | -40 إلى +60درجة مئوية، 45درجة مئوية خفض درجة الحرارة | |||
| الرطوبة المحيطة المسموح بها | 0-100% | |||
| الارتفاع المسموح به | 2000 م | |||
| الضوضاء (ديسيبل) | ≥55 | |||
| تصنيف حماية الدخول (IP) | النوع3R | |||
| طوبولوجيا العاكس | غير معزولة | |||
| فئة الجهد الزائد | OVC II (DC)، OVC III (AC) | |||
| حجم الخزانة (العرض × الارتفاع × العمق مم) | 436×680×277.5(باستثناء الموصلات والأقواس) | |||
| الوزن (كجم) | 34.8 | |||
| نوع التبريد | تبريد الهواء الذكي | |||
| الضمان | 5 سنوات/10 سنوات تعتمد فترة الضمان على موقع التثبيت النهائي للعاكس، لمزيد من المعلومات يرجى الرجوع إلى سياسة الضمان |
|||
| تنظيم الشبكة | IEEE 1547.1,SRD V2.0 | |||
| السلامة / معيار EMC | لجنة الاتصالات الفيدرالية، أول 1741 | |||

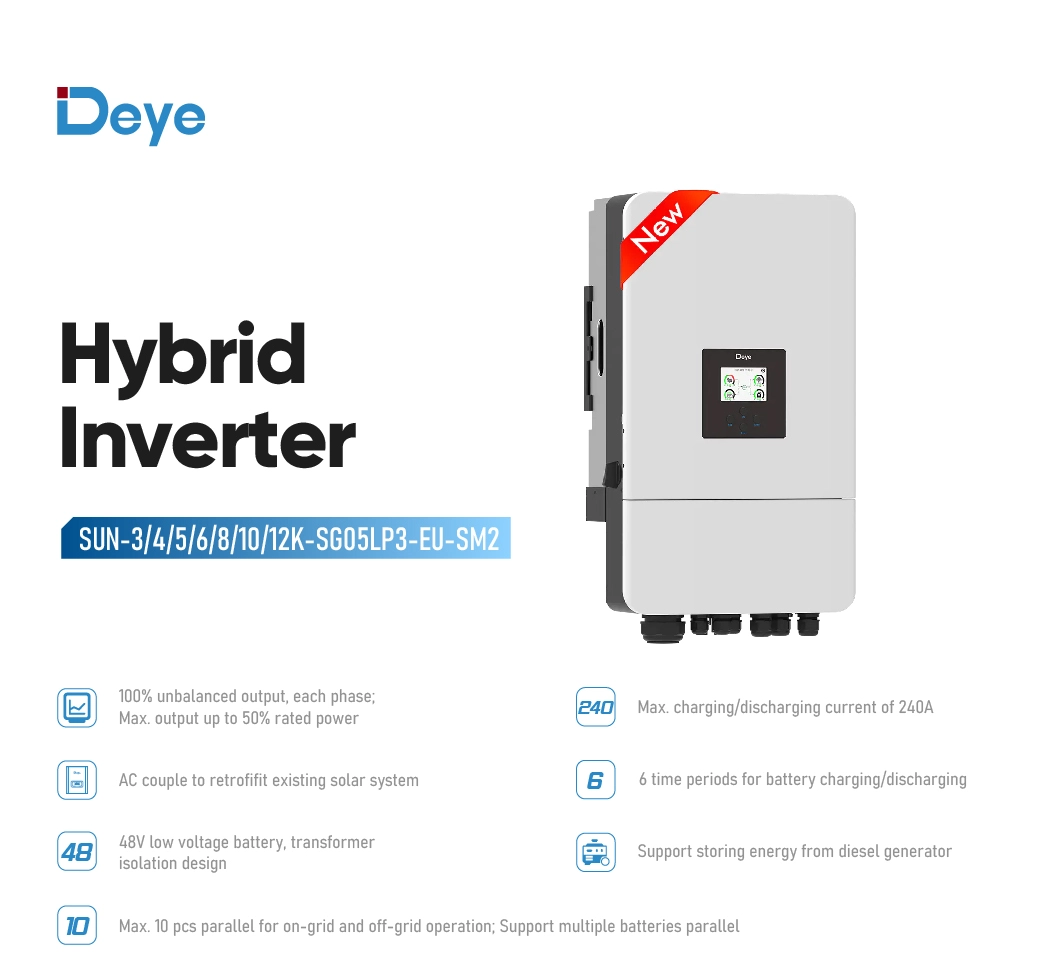

--100% إخراج غير متوازن، كل مرحلة: تضمن هذه الميزة أن يوفر العاكس خرج طاقة موزعًا بالتساوي عبر جميع المراحل، مما يؤدي إلى إمداد كهربائي مستقر ومتوازن.
--زوجان من التيار المتردد لتحديث أنظمة الطاقة الشمسية الحالية: تم تصميم العاكس للتكامل بسلاسة مع أنظمة الطاقة الشمسية الموجودة وتعزيزها، مما يسمح بسهولة التركيب والتكامل في الإعداد الحالي.
--الحد الأقصى. 10 قطع متوازية للتشغيل على الشبكة وخارج الشبكة؛ دعم بطاريات متعددة متوازية: يدعم العاكس ما يصل إلى 10 وحدات تعمل بالتوازي، مما يتيح العمليات على الشبكة وخارجها. كما أنه يسمح بالاتصال المتوازي لبطاريات متعددة، مما يزيد من سعة تخزين الطاقة.
--الحد الأقصى. تيار الشحن/التفريغ 160 أمبير: العاكس قادر على التعامل مع تيار شحن وتفريغ أقصى يبلغ 160 أمبير، مما يتيح شحن/تفريغ البطاريات بكفاءة وسرعة.
--بطارية عالية الجهد، كفاءة أعلى: تسمح هذه الميزة للعاكس بالعمل مع بطاريات الجهد العالي، مما يؤدي إلى تحسين كفاءة الطاقة والأداء العام للنظام.
--6 فترات زمنية لشحن/تفريغ البطارية: يوفر العاكس مرونة في برمجة جداول شحن وتفريغ البطارية مع ست فترات زمنية متاحة. يتيح ذلك للمستخدمين تحسين استخدام الطاقة في النظام وتكييفه مع احتياجاتهم الخاصة.
--دعم تخزين الطاقة من مولد الديزل: العاكس قادر على تخزين الطاقة المولدة من مولد الديزل بكفاءة، مما يوفر حلاً موثوقًا للطاقة الاحتياطية ويزيد من استخدام الطاقة.

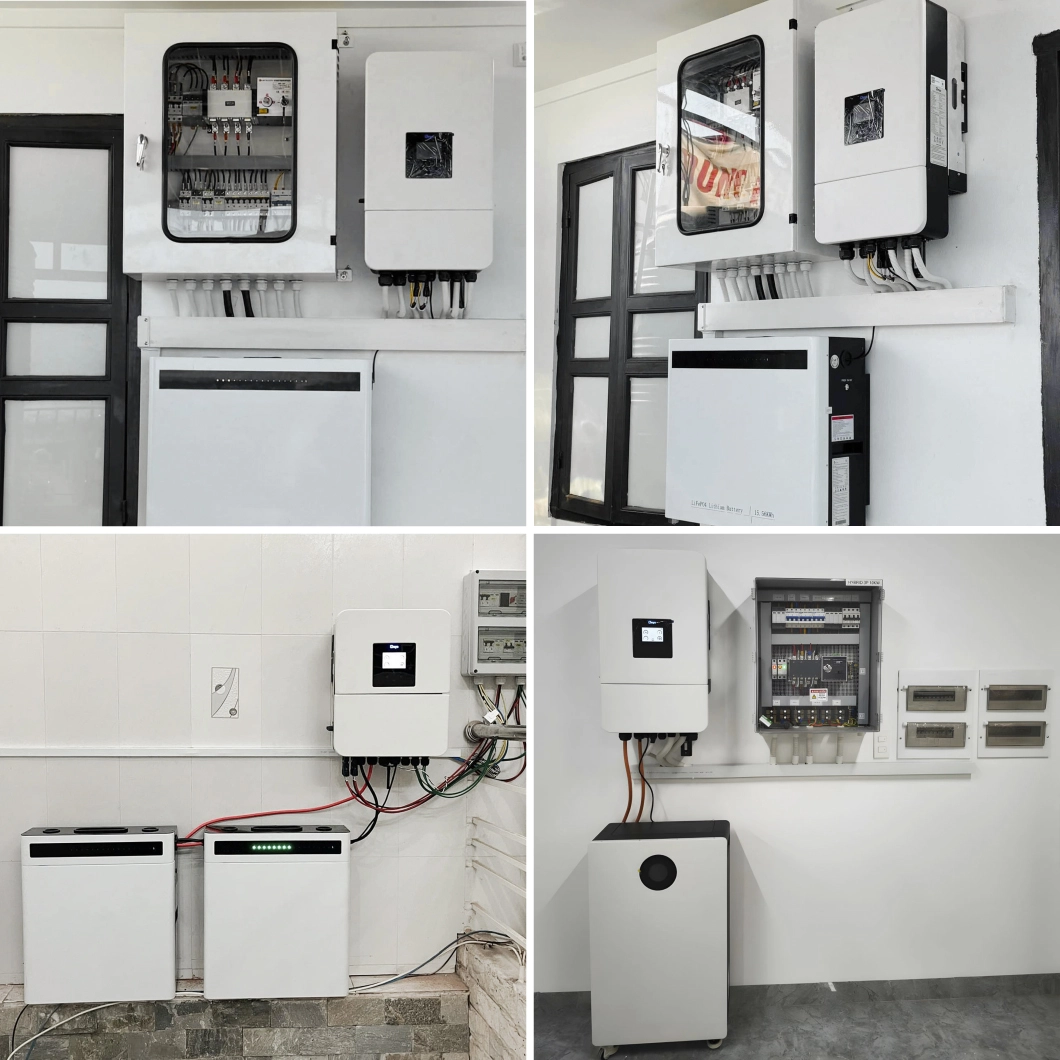

تركيبمحول الطاقة الشمسية الهجين Deeye 60 كيلو واتSUN-60K-SG02HP3-EU-EM4
SunArk Deye EU عاكس الطاقة الشمسية الهجين القياسي ، والذي يوجد على نوع الشبكة + العاكس من نوع الشبكة ، كما أنه يحتوي على وظيفة UPS ، والتي تلبي المتطلبات المتعددة في التطبيقات المختلفة. نطاق الجهد MPPT واسع ، ويحتوي على 2 MPPT Trackers ، والتي يمكنها تحسين أداء البطارية الكهروضوئية والبطارية.
العاكس الشمسي الهجين المعياري للاتحاد الأوروبي من SunArk ، والذي يستخدم على نطاق واسع في النظام الشمسي ، له طور واحد وثلاث مراحل.
Deye h ybrid على الشبكة العاكس للطاقة الشمسية خارج الشبكة ، هو جزء أساسي في الجمع بين مجموعة من أنظمة الطاقة الشمسية . ساعدت الكثير من المنازل والمشاريع الصناعية والتجارية على توفير فاتورة الكهرباء. في غضون ذلك ، يوفر أيضًا منزلًا صديقًا للبيئة لجميع المستخدمين.

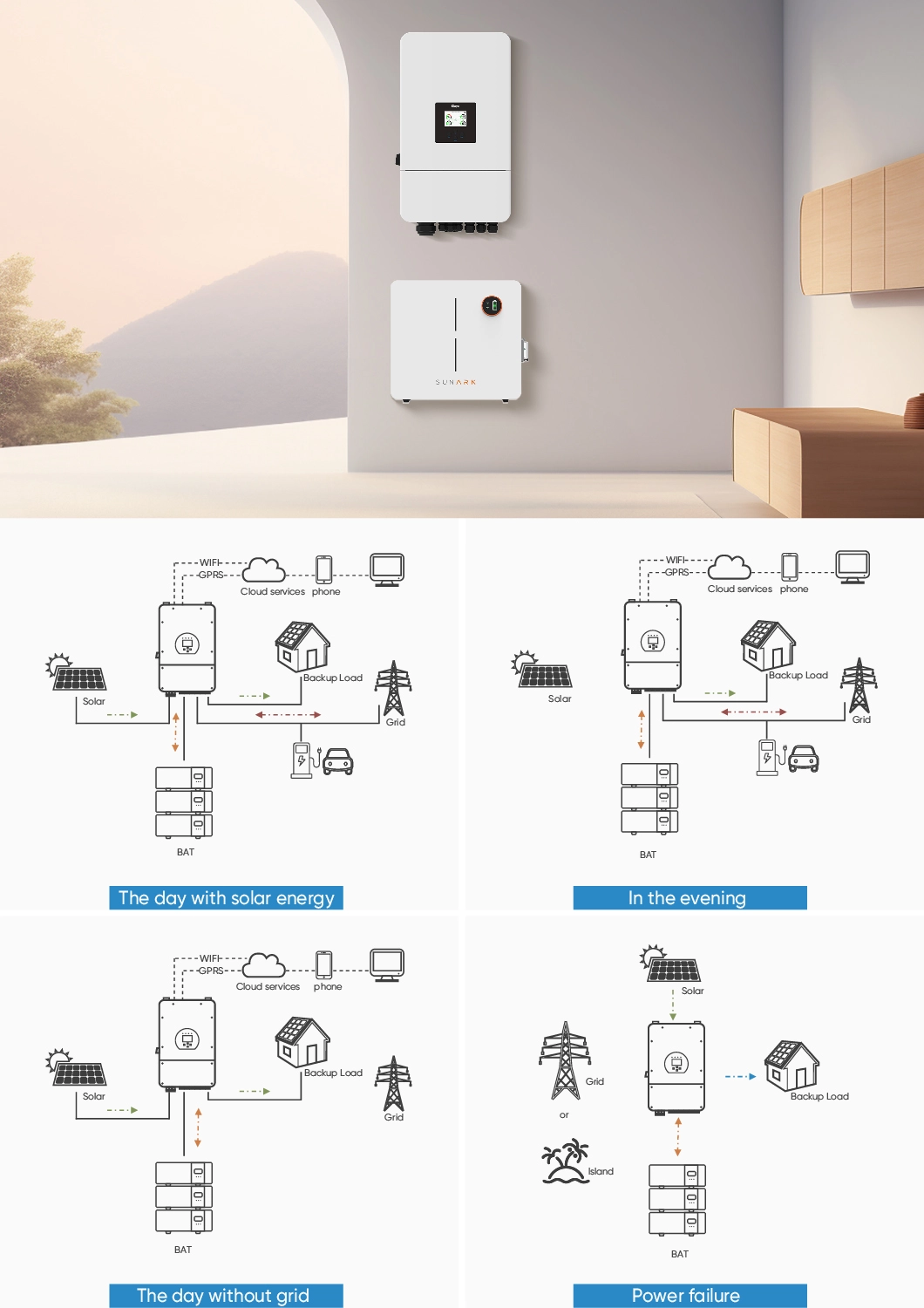

العاكس الهجين ، المعروف أيضًا باسم العاكس متعدد الأوضاع ، هو جهاز يستخدم في أنظمة الطاقة المتجددة ، مثل الطاقة الشمسية أو أنظمة طاقة الرياح ، لتحويل وإدارة الطاقة الكهربائية. فهو يجمع بين وظائف العاكس المرتبط بالشبكة (على الشبكة) والعاكس خارج الشبكة في وحدة واحدة ، مما يسمح بمزيد من المرونة والكفاءة في استخدام الطاقة.
تتمثل وظيفة العاكس الهجين في تحويل التيار المباشر (DC) للكهرباء المولدة من مصادر الطاقة المتجددة مثل الألواح الشمسية أو توربينات الرياح إلى تيار متناوب (AC) يمكن استخدامه لتشغيل الأجهزة المنزلية أو إعادته إلى الشبكة الكهربائية. بالإضافة إلى ذلك ، تم تجهيز العاكس الهجين بقدرات شحن وتفريغ البطارية ، والتي تمكنه من تخزين الطاقة الزائدة في البطاريات لاستخدامها لاحقًا أو توفير طاقة احتياطية أثناء انقطاع الشبكة.
العاكس الهجين ، المعروف أيضًا باسم العاكس متعدد الأوضاع ، هو جهاز يستخدم في أنظمة الطاقة المتجددة ، مثل الطاقة الشمسية أو أنظمة طاقة الرياح ، لتحويل وإدارة الطاقة الكهربائية. فهو يجمع بين وظائف العاكس المرتبط بالشبكة (على الشبكة) والعاكس خارج الشبكة في وحدة واحدة ، مما يسمح بمزيد من المرونة والكفاءة في استخدام الطاقة.
يجمع العاكس الهجين بين وظائف العاكس المرتبط بالشبكة والعاكس خارج الشبكة. إنه مصمم للعمل مع كل من مصادر الطاقة المتجددة ، مثل الألواح الشمسية أو توربينات الرياح ، وإمدادات طاقة الشبكة ، والتي تحظى بشعبية كبيرة في النظام الشمسي السكني.
DEYE ثلاث مراحل 30kw 35kw 40kw 50kw عاكس هجين مع بطارية عالية الجهد 160-800 فولت ، مما يضمن كفاءة النظام وتقليل تبديد الحرارة. مع التصميم المضغوط وكثافة الطاقة العالية ، تدعم هذه السلسلة 1.3 نسبة DC / AC ، مما يوفر استثمار الجهاز. إنه يدعم إخراج غير متوازن من ثلاث مراحل ، مما يوسع سيناريوهات التطبيق.
